退火炉选对，产线成功一半｜瑞马智能解析板带热镀锌退火炉选型
发布时间：2026-10-13 浏览量：29
退火炉是板带热镀锌生产线的心脏单元，板带再结晶退火、表面还原活化全部在此完成。炉型选择直接决定产品材质性能、镀层附着力、表面质量、燃气能耗、厂房占地与后期运维成本。
很多项目前期只关注产能速度，忽略炉型与产品定位、板带规格的匹配，投产后出现温度不均、表面缺陷、气耗高、频繁跑偏等问题，后期改造代价巨大。
瑞马智能基于多条板带热镀锌项目实践，从产品定位、板带规格、厂房条件、投资运维等多维度，提供适配化退火炉整体解决方案。
立式退火炉：高端板材主流选择
立式炉板带垂直往复运行，在有限厂房高度内拉长有效工艺段，水平占地小，是汽车板、家电板、高强钢、深冲镀锌板的优选炉型。
优势：退火时间充足，温度均匀性好；适配薄带、高速机组；利于高强钢、深冲钢充分再结晶；维护气氛稳定，板带表面洁净，镀层附着力优异；配置炉内CPC纠偏系统，薄带抗跑偏能力强。
适配：优先面向薄规格、高牌号板材，主打高端产品、高产能机组；也可兼容中后带生产，但厚规格工况下对炉辊、张力系统设计要求更高，需要厂房具备足够高度。
关注点：炉辊质量、炉内纠偏配置、辐射管燃烧系统、密封与气氛控制。

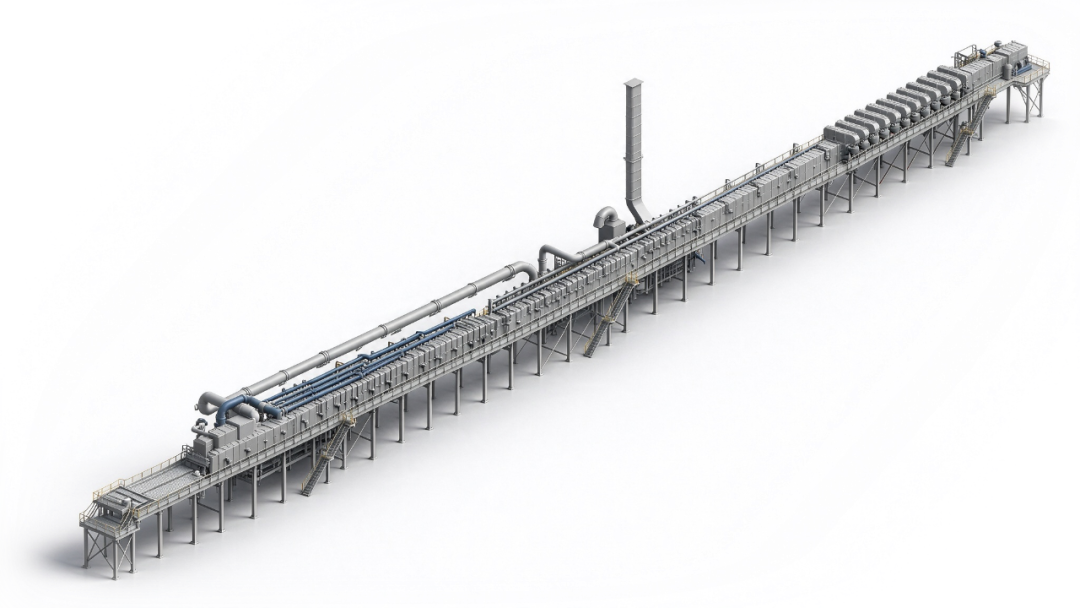

卧式退火炉：厚板、改造项目更友好
板带水平贯穿运行，设备高度低，土建厂房投入压力更小，老产线改造项目兼容性强。
优势：设备维护检修便捷，辊系检修无需高空作业；对厚板、中厚规格带钢友好，断带处理相对简单；土建投资更低。
适配：以普通结构板、中厚板为主。受炉体长度限制，较难实现高等级深冲、高强钢充分退火还原，适合厂房层高受限、旧线改造场景。
关注点：合理控制炉体总长，做好辊系平行度与温度场管控，规避水平段带钢跑偏、擦划伤风险。

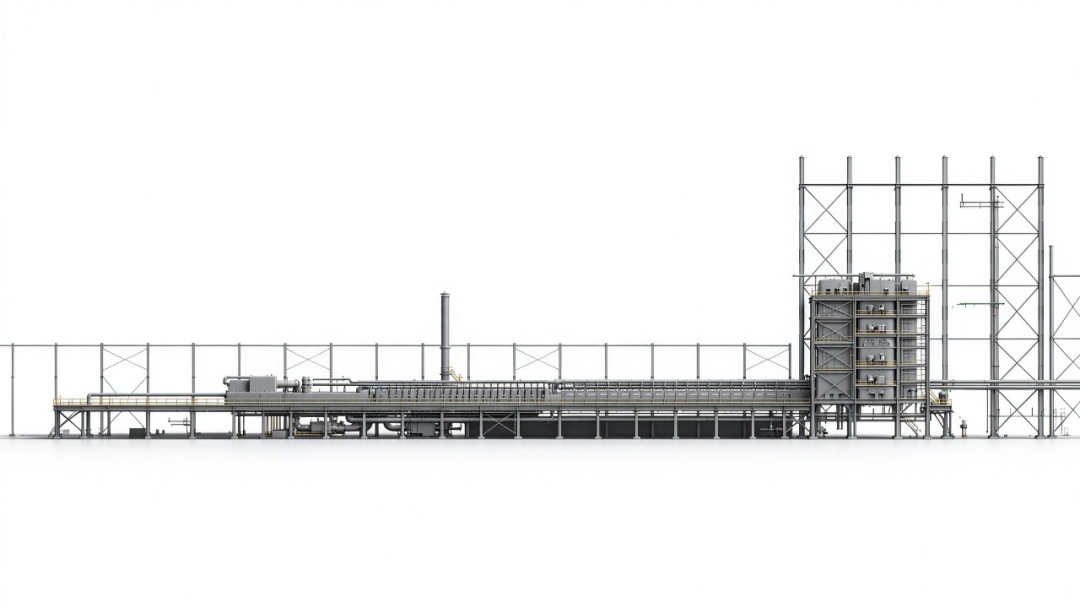

L型退火炉：兼顾性能与土建投资的折中方案
L型退火炉采用“预热-加热段立式布置，冷却段水平布置”的L形结构，融合立式炉与卧式炉两者优势，平衡厂房高度、占地、产品质量三者关系。
优势：立式段保障加热均热效果，板带受热均匀，表面质量优于纯卧式炉；后半段水平布置，降低厂房高度要求，土建造价低于全立式炉；检修维护比全立式更方便；可实现较长的有效退火工艺长度，适合中等速度机组。
适配：建筑结构板、普通家电板，兼顾一定表面质量，厂房长度有限，但又不希望完全采用立式炉的项目；多用于中高速中等产能机组，不适合超高速高端汽车板产线。
关注点：立式-水平转向区域辊系精度控制，做好该段CPC纠偏配置，规避转向位置跑偏、擦划伤风险。
加热方式：直燃加热VS辐射管间接加热
直燃加热：燃烧烟气与板带直接接触，热效率高、设备投资相对低；多用于普通结构镀锌板，部分高端产线采用直燃做预热净化，后端搭配辐射管完成均热；对空燃比控制要求高，控制不当易造成板带表面氧化、脱碳等表面质量缺陷。
辐射管间接加热：燃烧封闭在辐射管内部，烟气不接触板带，炉内保护气氛纯净，温度均匀性高，表面质量更优；多用于汽车板、家电板等高附加值产品；搭配高效烟气换热器，实现烟气余热回收，降低燃气消耗。
选型核心，不只看炉型：综合五大维度评估
产品定位：做普通结构板，还是汽车/家电高强板、深冲板，决定炉型、加热方式、退火工艺窗口。
板带规格：薄带优先考虑立式炉；中厚板，卧式炉具备明显运维优势；品质有要求但厂房受限，优先评估L型炉。
产能与速度：结合设计最大机组速度，核算加热、均热、冷却有效工艺长度，选型核心是保障带钢加热、均热的有效工艺停留时间，不可仅参考机组名义最大速度，保障板带充分完成退火还原。
厂房土建条件：厂房高度、可用长度、原有基础，决定立式/L型/卧式的可行性，避免图纸落地与现场冲突。
投资与全生命周期成本：兼顾一次性设备投资，同时核算燃气消耗、备件维护、停机检修成本，追求综合收益最优。
数字化仿真+成套交付：降低选型风险

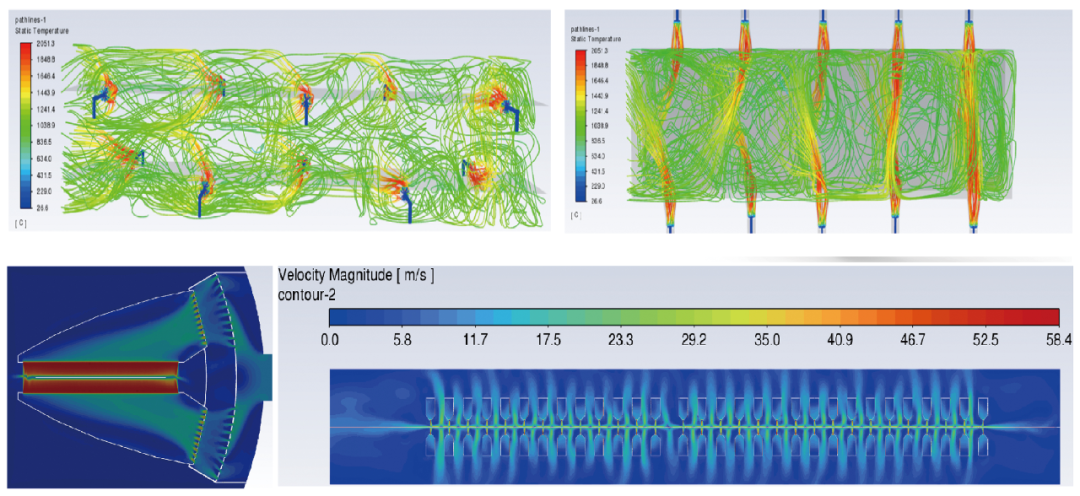

瑞马智能通过三维建模、热工流场仿真，提前模拟炉内温度场、气氛分布、板带运行状态，在设计阶段验证炉型、辊系布局、纠偏配置合理性，把潜在风险解决在图纸阶段。退火炉与前处理、锌锅、气刀、数字化管控平台深度打通，实现加热曲线、气氛参数、机组速度联动匹配，保障全线工艺协同稳定。
退火炉选型没有绝对最好，只有匹配项目定位的最适合方案。瑞马智能深耕涂层技术领域，为客户提供板带热镀锌装备成套解决方案，以仿真驱动设计，从源头规避产线工艺风险，赋能客户产线高效稳定投产，创造长期生产价值。
